5”内挿管リハビリ井戸、狭窄井戸に最適/井戸口径125mm用(OPDH5A型)

多種多様な温泉井戸に対応した多彩なポンプ群

温泉用水中モータポンプProducts

スリム設計でラクラク設置。
狭窄井戸や二重ケーシングの問題も解決

最大外径111m
5”ケーシングへの据付を実現

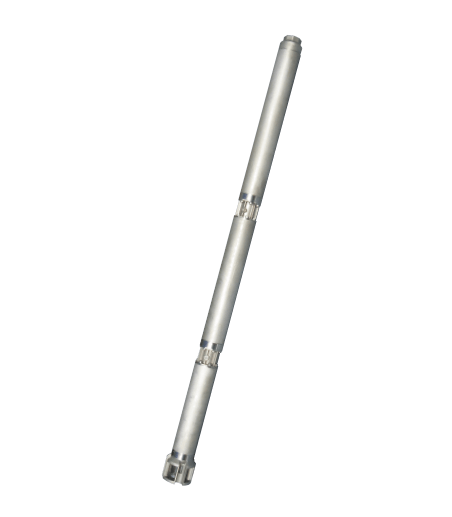

井戸口径125mm用OPDH5A型

  • スケールなどで井戸が狭窄した現場でもスムーズに工事可能。
  • HZCM FRP Pipe 5”内挿管に使用可能。125A井戸にも使用可能です。
  • 100A井戸ポンプより幅広い仕様に適合します。

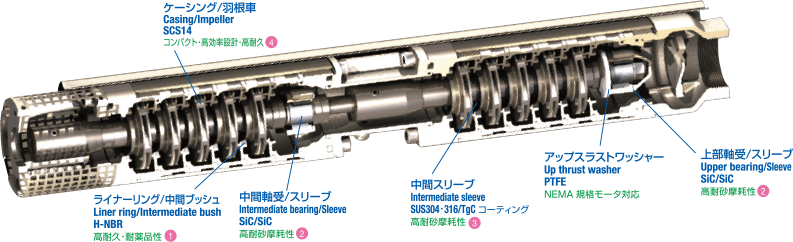

主な特長

①水素化ニトルリゴム(H-NBR)を中間ブッシュ/ライナーリングに採用。高い耐食・耐摩耗性を実現。

②上部軸受・中間軸受/スリーブにSiC/SiCを採用。対砂・耐摩耗性を向上。

③シャフトスリーブにタングステンカーバイト(TgC)コーティングを採用(オプション)。対砂・耐摩耗性を飛躍的に向上。

④OPDH5A形は5”井戸ケーシングに設置可能。6”井戸をリハビリした5”二重ケーシング井戸に最適。

仕様

井戸径(㎜) 125/150 最大水没(m) 210/700
ポンプ型式 OPDH5A モータ出力(kW) 1.5~11
最高使用温度(℃) 80/90 最大外径(㎜) 111/140
ポンプ 吐出口径(mm) 50 モータ
相・電圧


7.5kW以下 50Hz/200V,60Hz/200または220V
11kW以上 50Hz/400V,60Hz/400または440V
材質 羽根車 SCS14 構造・サイズ キャンド式 1.5kW~7.5kW M6:3.7kW〜45kW
ケーシング
ディフューザー
SCS14 始動方式 7.5kW以下 直入・11kW以上 スターデルタ
材質 フレーム SUS304/SUS316
主軸 SUS304/SUS316 ブラケット FC200/SCS13/SCS14
軸受 H-NBR SiC/SiC 主軸 SUS420J2/SUS304/SUS316
