様々な場所に設置しやすいコンパクト設計。/少水量手押しポンプ:ZO-III-500

災害時の断水、停電時の生活用水確保のための安全対策・消火向け手押しポンプシリーズ

手押しポンプProducts

ZO-IIIの少水量版
コンパクトながら
1漕ぎ550ml給水が可能

様々な場所に設置しやすいコンパクト設計。
ステンレスで錆びにくく、完全密閉で衛生的、災害時にも頼れる手押しポンプ。

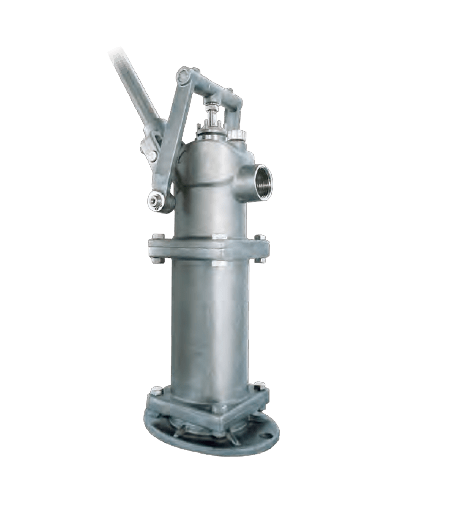

ZO-III-mini(ZO-III-500型)

  • 最大揚程15m
    (オプション)
  • 水量550ml/
    1ストローク
  • 衛生・完全密閉
  • 高耐食・高耐久

用途

01 防災用給水設備 / 02 開発途上国の生活用水設備
03 無電源地域での給水設備 / 04 土壌汚染地域でのサンプリング

主な特長

従来品に比べコンパクトサイズ。

  • オールステンレス製のため、錆にくい。
  • コンパクトサイズながら、1ストロークで500mlペットボトル1本分の水量を給水することが可能です。
  • 外的要因による水の汚れがないように、完全密閉型に設計されています。
  • 部品点数を減らし、故障の原因となる部分を減らしました。

仕様

最大吸込揚程(m) 8 最大押上高さ(m) 15
ピストンケースの内径(mm) 76 ストローク回数(回/分) 40
揚水量(L/ストローク) 0.55 揚水量(L/時) 1320
揚水管接続口径(mm) 25 吐出し口径(mm) 25
質量(kg) 8

オプション

最大揚程15m

※ロッドシャフトが必要となります。
●4インチ(100mm)ケーシングの井戸に設置可能です。
●1漕ぎで500mlペットボトル1本分の水量を給水することが可能です。
(ZO-Ⅲ-500(浅井戸タイプ)と同等の性能)
※推奨揚水管は25Aです。
※揚水管は硬質ポリ塩化ビニル管(VP,HIVP)は使用不可となります。

シリンダー仕様 単位 DWC-M4
最大揚程 m 15
最大押上高さ m 15
シリンダー内径 mm 76
ストローク回数 回/分 40
揚水量 L/ストローク 0.55
揚水量 L/時 1,320
揚水管接続口径 mm 25
推奨揚程 m 15
質量 kg 3.8

※押上高さが高くなりますと、ハンドルが重くなります。

安全対策カバーと専用架台

安全対策カバーは可動部を覆い怪我の可能性を低減。架台は手軽にポンプを最適な高さに据付けられます。
(安全対策カバー質量 3.5kg)
(専用架台質量 7kg 井戸径150Aまで対応可)

水口首振りタイプ

水口を左右に動かすことができ、 便利です。(質量 0.9kg)

水口長さ指定管タイプ

[管長さ]
・100mm ・200mm ・300mm
