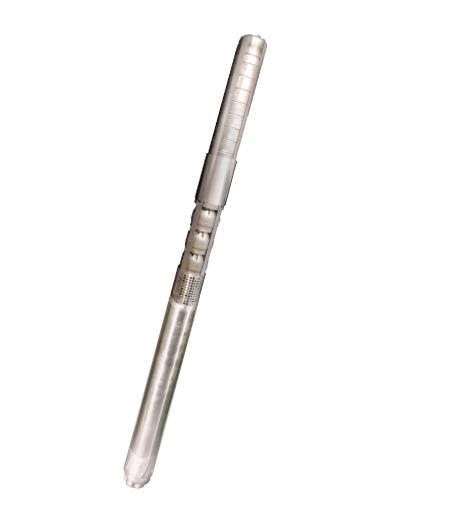

4インチ温泉用深井戸ガスセパレータ付水中モータポンプ/井戸口径100mm用(OPDHG4W型)

多種多様な温泉井戸に対応した多彩なポンプ群

温泉用水中モータポンプProducts

待望の4インチ井戸用ガスセパレータの登場です。
温泉水内のガス成分を遠心分離してガスロックを緩和します。

4インチ温泉用
深井戸ガスセパレータ付
水中モータポンプ

井戸口径100mm用OPDHG4W型

  • 4インチ井戸に
    据付可能
  • ガス対策
    システム
  • ガスロック緩和

3段式ガスセパレータでガスロック緩和

ポンプ組込型ガスセパレータ

標準品のポンプではガスを排出出来ずガスロック※を起こす危険性がありますが、ガスセパ レータ組込型ポンプはこれを緩和します。 ガスロックが発生すると運転が出来なくなった り、場合によってはモータの焼損、ポンプ引揚 げ工事等、施設の運営に多大な影響を及ぼす場合もあります。
※ガスロックとはポンプ内にガスが溜まり、そのガスがクッ ションになってしまい揚水が出来なくなる状態。

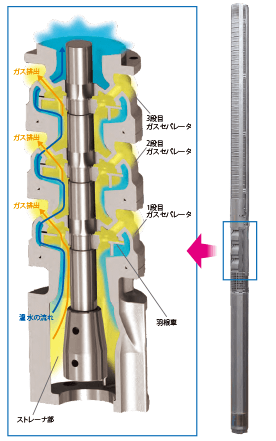

ガスセパレータの構造

ポンプのストレーナを通って入ってきた温泉水 は、1段目のガスセパレータに入り、羽根車で 回転させることにより、比重の重い温水は外 に飛ばされ、比重の軽いガスは羽根車の内側 に集まり、ガイド穴を通ってケーシングの外に 排出されます。 同様に1段目のガスセパレータで抜ききれない ガスは、2段目、3段目のガスセパレータで同じ 工程を行いガスを抜きます。

仕様

井戸径(㎜) 100 モータ出力(kW) 1.5~7.5
ポンプ型式 OPDHG4W 最大外径(㎜) 98
最高使用温度(℃) 80 モータ
相・電圧


7.5kW以下 50Hz/200V,400V
11kW以上 60Hz/200V,220V,400V,440V
ポンプ 吐出口径(mm) 40/50 構造・サイズ・
始動方式
キャンド式 M4 1.5kW~7.5kW 直入
材質 羽根車 SUS304/SUS316 材質 フレーム SUS301
ディフューザー SUS304/SUS316 ブラケット FC/SUS304
ポンプ軸 SUS431/SUS316/AISI904L 主軸 SUS630

※ 使用するモータにより仕様が異なります。
※ 最大水没(m)はご相談ください。
