温泉用モータポンプで培った技術を海水用にファインチューン

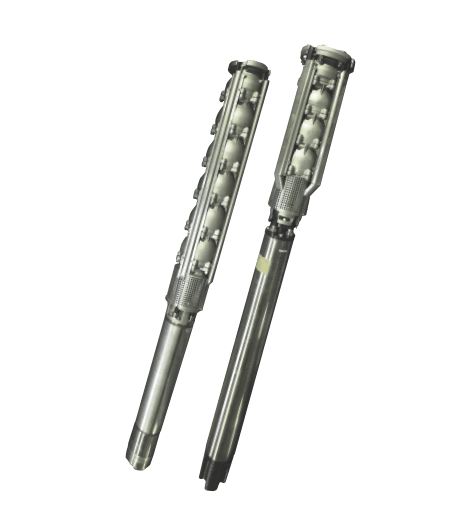

キャスティング製大水量ポンプ
材質変更が可能。
海水用に二相ステンレス材も用意
飲用浸出性能基準適合・RoHS環境基準対応
① 水素化ニトリルゴム（HNBR）を軸受に採用。高い耐食・耐摩耗性を実現。
② 上部ベアリングにシリコンカーバイト(SiC)を採用。耐砂・耐摩耗性を向上。
③ スリーブ方式採用によりシャフトを保護。
④ 羽根車・ケーシングは3次元解析ソフトによる高効率・薄肉軽量化設計。
⑤ 大出力ポンプを可能にした豊富なシャフト材質選定。コンパクトボディーを実現。
| 井戸径(mm) |
150 | 200 | 250 | 300 | 350 | ||
|---|---|---|---|---|---|---|---|
| ポンプ型式 | OPDS6S/6J | OPDS8H/8J | OPDS10 | OPDS12S/J | OPDS16 | ||
| 液温(℃) | 30 | ||||||
| モータ出力（kW） | 3.7～220 | ||||||
| 最大外径（mm） |
143 | 194 | 248 | 258 | 310 | ||
| ポンプ | 吐出口径（mm） | 80 | 100 | 125 | 150 | 200 | |
| 吐出口形状 |
ねじ込み | フランジ | |||||
| 材質 | 羽根車 | SCS14 | |||||
| ケーシングディフューザー | SCS14 | ||||||
| 主軸 | SUS329 | ||||||
| 軸受 | HNBR SiC/SiC | ||||||
| モータ |
相・電圧 | ︹ 三 相 ︺ 50Hz/200V,60Hz/200Vまたは220V 50Hz/400V,60Hz/400Vまたは440V |
|||||
| 構造・サイズ | キャンド式 M6:3.7kW～37kW M8:30kW～110kW | ||||||
| 巻線式 | M10:130kW～220kW | ||||||
| 始動方式 | 9.2kWまで 直入・11kW以上 スターデルタ | ||||||
| 材質 | フレーム | AISI904L | |||||
| ブラケット | AISI904L | ||||||
| 主軸 | d uplex steel | ||||||
※OPDS16のポンプ吐出口フランジ形状はGB規格です。
※詳細はお問合せ下さい。
