大水量のオールステンレス製手押しポンプ/ZO-III（ZO-III-1200型）
Grobal Site
災害時の断水、停電時の生活用水確保のための安全対策・消火向け手押しポンプシリーズ
災害時の断水、停電時の生活用水確保のための安全対策・消火向け手押しポンプシリーズ
小さな力で汲み上げ可能。
丈夫なボディで 災害時にも頼りになる、
電源不要の手押しポンプ。
最高揚程50m

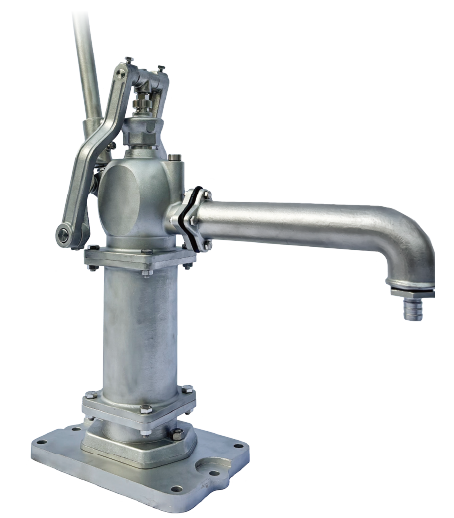

大水量のオールステンレス製手押しポンプ
01 防災用給水設備 / 02 開発途上国の生活用水設備
03 無電源地域での給水設備 / 04 土壌汚染地域でのサンプリング
丈夫なボディ
部品点数を減らし、故障の原因となる部分を減らしました。
ステンレス製
ステンレスとゴム製の部品のみで構成されているため、錆びにくい。

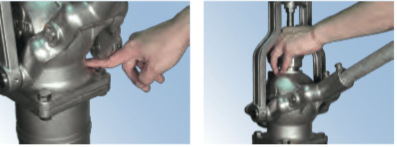

専用ゴムとストッパー
ステンレス製手押しポンプ用に特別 配合したゴムを採用。低抵抗、長寿命 を実現。ZO-Ⅲにはストッパーを標準装 備。ベースプレート又は設置架台とハ ンドルの接触を防ぎます。
衛生的
地上部は密閉式ですので外部からの異物混入を防ぎます。
| 最大吸込揚程(m) | 7 | 最大押上高さ(m) | 15（※オプション） |
|---|---|---|---|
| ピストンケースの内径（mm） | 105 | ストローク回数（回/分） | 40 |
| 揚水量（L/ストローク） | 1.1 | 揚水量（L/時） | 2,640 |
| 揚水管接続口径（mm） | 40 | 質量（ベースプレート付）（kg） | 27 |
最大揚程50m
従来の手押しポンプの揚程(約7m)をはるかにしのぐ、最大揚程50mの高揚程を実現させたシリンダーです。
※ロッドシャフトが必要になります。
| シリンダー仕様 | 単位 | DWC-4III |
|---|---|---|
| 最大揚程 | m | 50 |
| 最大押上高さ | m | 15（※オプション） |
| シリンダー内径 | mm | 80 |
| ストローク回数 | 回/分 | 40 |
| 揚水量 | L/ストローク | 0.65 |
| 揚水量 | L/時 | 1,560 |
| 揚水管接続口径 | mm | 40 |
| 質量 | kg | 7.5 |
※オプション：強化型パッキン押えをご使用の場合。
押上げ高さが高くなりますと、ハンドルが重くなります。
最大押上高さ15ｍの時は、最大揚程35ｍとなります。

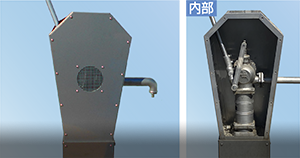

安全対策カバーと設置架台
安全対策カバーは可動部を覆い怪我の可能性を低減。
設置架台は手軽にポンプを最適な高さに据付けられます。
（安全対策カバー質量 14kg）
（設置架台質量 15kg 井戸径200Aまで対応可）
バランスウエイト
ハンドルの作動が軽くなりますので、
小さな力で汲み上げることが出来ます。
(質量5kg)
※揚程が20m以上の場合は、
バランスウエイトをお付けすることを
推奨いたします。
水口首振りタイプ
水口を左右に動かすことができ、
便利です。（質量 1.8kg）
強化型パッキン押え
押上げが必要な場合に使用します。
最大押上高さは15mです。
コンクリート基礎
埋設するだけでコンクリート
基礎打ち作業が不要です。
（質量 約120kg）
本製品は構造の都合上、手を挟む可能性のある部分がございますので、ご使用の際は充分ご注意頂けますようお願い致します。
特にお子様が遊具としてご使用されると大変危険です。
